Specificaties

• Basis productinformatie
• Primaire kleuren: Groen
• Diepte van het product: 70 mm
• Hoogte van het product: 103 mm
• Breedte van het product: 70 mm
• Gewicht Product: 98 g
• Materiaal: ABS
• Extra materiaal: Glas, Metaal
• Gedetailleerde informatie:

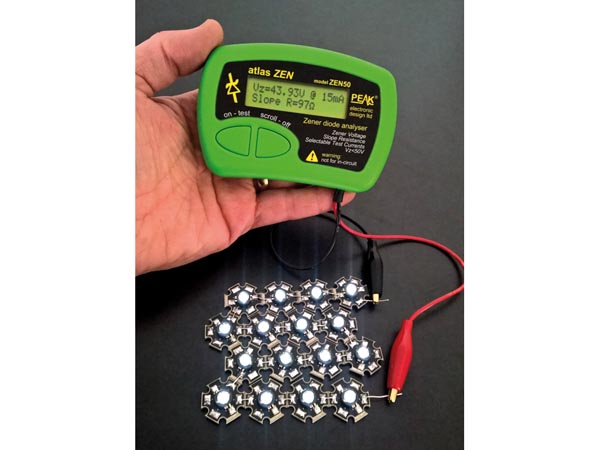

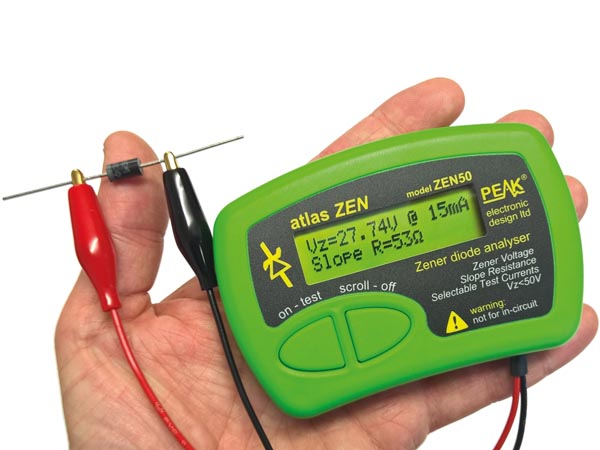

  • test Zenerdiodes, Lawinediodes, VDR's, TVS'en, LED-strings en nog veel meer (tot 50 V)
  • meet doorslagspanning (0,00 V tot 50,00 V) met een resolutie tot 20 mV
  • meet hellingweerstand (tot 1 kO bij 15 mA met een resolutie van 1O)
  • ondersteunt de meeste Zeners, Lawinediodes en referentiediodes van 0 V tot 50 V
  • Groot voor het testen van VDR's, TVS'en en andere typen spanningsbeveiligingen
  • Selecteerbare teststromen: 2 mA, 5 mA, 10 mA, 15 mA
  • tiny duty cycle van teststroom om verwarming van uw component te minimaliseren, zelfs bij testen op 50 V en 15 mA
  • continue meetweergave (3 keer per seconde bijgewerkt)
  • hold-functie om weergegeven waarden vast te houden, zelfs als het component verwijderd wordt
• Algemene gegevens
• Specifications extra extra:
  • nauwkeurigheid hellingsweerstandsmeting:
    • Iz = 2 mA (meetnauwkeurigheid hellingsweerstand): ±1% ±10 Ohm
    • Iz = 5 mA (meetnauwkeurigheid hellingsweerstand): ±1% ±4 Ohm
    • Iz = 10 mA (meetnauwkeurigheid hellingsweerstand): ±1% ±2 Ohm
    • Iz = 15 mA (meetnauwkeurigheid hellingsweerstand): ±1% ±2 Ohm
  • stroombereik hellingsweerstand: (Iz-50%) tot (Iz+50%)
  • meetmethode hellingsweerstand :
    • differentiatie van curve die past:: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
    • meetsnelheid: 3 Hz
    • auto-uit periode: 60 sec.
• Specifications extra:
  • bereik weerstandsmeting helling:
    • Iz = 2 mA (meetbereik hellingsweerstand): 0-8000 Ohm
    • Iz = 5 mA (meetbereik hellingsweerstand): 0-3200 Ohm
    • Iz = 10 mA (meetbereik hellingsweerstand): 0-1600 Ohm
    • Iz = 15 mA (meetbereik hellingsweerstand): 0-1000 Ohm
  • weergegeven resolutie hellingweerstand:
    • Iz = 2 mA (weergegeven resolutie hellingweerstand): 5 Ohm
    • Iz = 5 mA (weergegeven resolutie hellingweerstand): 2 Ohm
    • Iz = 10 mA (weergegeven resolutie hellingweerstand): 1 Ohm
    • Iz = 15 mA (weergegeven hellingsweerstandsresolutie): 1 Ohm
• Specifications:
  • specificatieoverzicht bij 20-25 °C (68-77 °F) tenzij anders gespecificeerd
  • Zenerspanningsbereik (Vz): 0,0 V - 50,0 V
  • nominale teststromen (Iz): 2mA, 5mA, 10mA, 15mA
  • Zenerspanningsmeetnauwkeurigheid: ± 1% ± 40 mV
  • De meetresolutie van het Zenerspanning: 20 mV - 40 mV
  • nauwkeurigheid testfrequentie: -1,5% ~ +1,5%
    • 60 V gepulseerde DC voldoet aan ondergrens van 75 V(DC) voor Laagspanningsrichtlijn 2006/95/EC
  • teststroom in een kortsluiting (gepulseerd) : 35 mA
  • teststroom duty cycle :
    • min: 0,1%
    • max: 5%
    • typisch: 1%
• Omgevingsgegevens
• Bedrijfstemperatuurbereik: 10-40 °C
• Gebruikseigenschappen
• Bereik batterijspanning: 0.9-1.6 V
• Voeding
• Aantal batterijen: 1
• Lage batterij-indicator: Ja
• Samenstelling batterij: Alkaline
• Batterij IEC grootte: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
