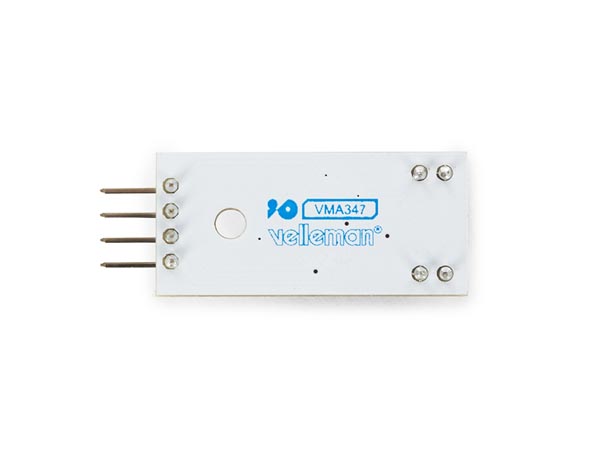

De WPSE347 is een LM393-snelheidssensormodule die veel gebruikt wordt bij motorsnelheidsdetectie, pulstelling, positieregeling, enz.

De sensor is zeer eenvoudig te bedienen: Om de snelheid van een motor te meten, moet de motor voorzien zijn van een geperforeerde schijf. Elk gat moet op gelijke afstand van de schijf zitten. Telkens de sensor een gat detecteert, wordt er een digitale puls op de D0-pin gecreëerd. Deze puls gaat van 0V naar 5V en is een digitaal TTL-signaal. Als u deze puls vastlegt op een ontwikkelbord en de tijd tussen de twee pulsen berekent, dan kunt u het toerental bepalen: (tijd tussen pulsen X 60)/aantal gaten.

---

Specificaties

• Basis productinformatie
• Talen van de handleiding: Engels
• Primaire kleuren: Wit
• Diepte van het product: 3.5 cm
• Hoogte van het product: 15.5 cm
• Breedte van het product: 7.5 cm
• Gewicht Product: 25 g
• Technische gegevens
• Specificaties kits & modules:

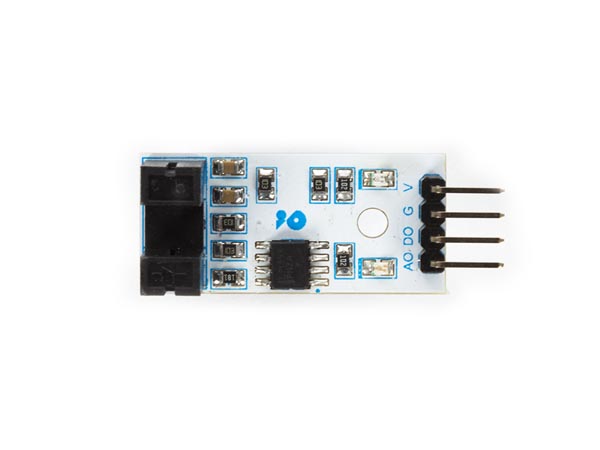

  • 4-pins connector: analoog uit, digitaal uit, massa, vcc
  • LED-voedingsindicator
  • LED-indicator van de uitgangspulsen bij D0
  • werkspanning: 3,3 tot 5 VDC
  • groefbreedte: 5 mm
• Gebruikseigenschappen
• Coderingsniveau: geen
• Elektronica-vaardigheidsniveau: geen
• Mechanische vaardigheden: geen
• Soldeervaardigheidsniveau: geen

Downloads

• Test
• EN
• CE/UKCA/REACH document
